DIP/DIL Bauteile

Viele elektronische Bauteile, die du für deine Experimente verwenden wirst, kommen in einem Dual In-Line Package (DIP). Vereinzelt werden sie auch als DIL (Dual In-Line) bezeichnet, was aber dasselbe bedeutet. Diese Gehäuse sind mit ihren leicht identifizierbaren Anschlüssen ideal für den Aufbau von Schaltungen auf einem Steckbrett.

Komponenten werden typischerweise als DIPn oder DILn angegeben, wobei 'n' die Gesamtanzahl der Pins darstellt. Zum Beispiel hat ein DIP14-Bauteil zwei Reihen mit jeweils sieben Pins. Die Nummerierung dieser Pins folgt einer Standardkonvention, die anhand von zwei Beispielen veranschaulicht werden…

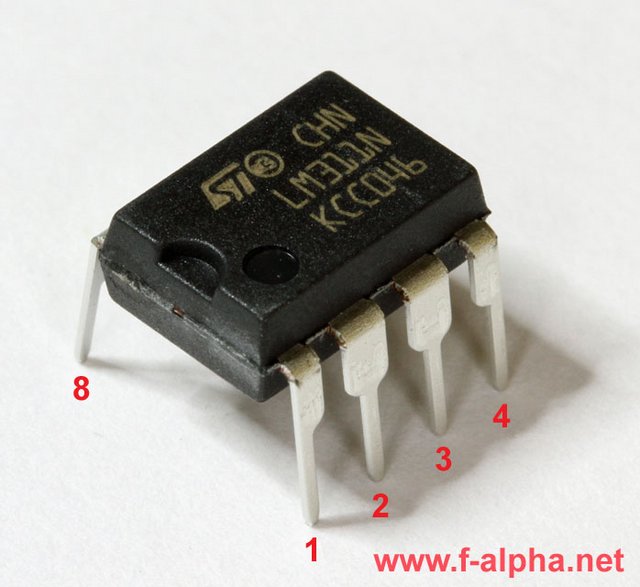

Eine Nahaufnahme eines DIP8 (Dual In-Line Package) Gehäuses.
Ein DIP8 (Dual In-Line Package) Gehäuse.
Ein Diagramm, dass die Pin-Nummerierung eines DIP8-Gehäuses zeigt.
Die Pin-Nummerierung eines DIP8-Gehäuses.

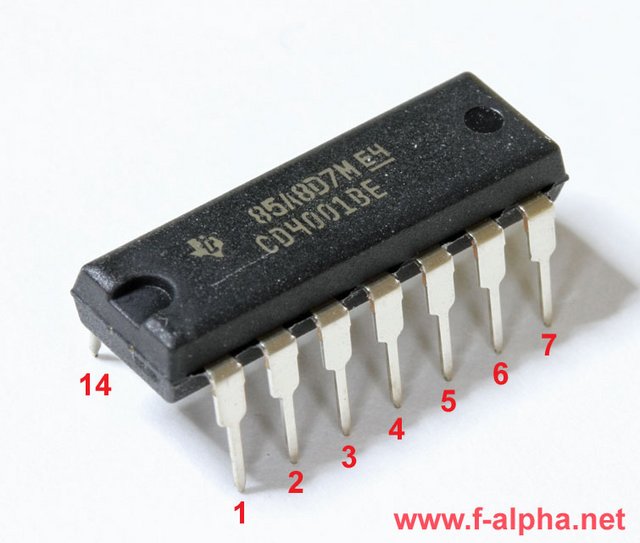

Eine Nahaufnahme eines DIP14 (Dual In-Line Package) Gehäuses.
Ein DIP14 (Dual In-Line Package) Gehäuse.
Ein Diagramm, dass die Pin-Nummerierung eines DIP14-Gehäuses zeigt.
Die Pin-Nummerierung eines DIP14-Gehäuses.

Hier ist eine kurze Liste gängiger Bauteile, bei denen DIP-Gehäuse verwendet werden:

  • Integrierte Schaltungen (ICs) Dies ist die häufigste Verwendung. Viele gängige ICs, insbesondere ältere Designs oder solche, die häufig von Hobbyisten verwendet werden, sind in DIP erhältlich. Beispiele hierfür sind:
    • Logikgatter (z.B. 74LS-Serie, CD4000-Serie)
    • Mikrocontroller
    • Operationsverstärker (Op-Amps) (z.B. LM741, TL082)
    • Timer (z.B. 555-Timer-IC)
    • Spannungsregler (z.B. 78xx-Serie)
  • DIP-Schalter (Miniaturschalter)
  • LED-Arrays (z.B. Ziffer- oder Bargraph-Anzeigen)

Die einfache Handhabung von DIP-Bauteilen, insbesondere für die manuelle Montage, das Steckbrett und den Prototypenbau, macht sie weiterhin zu einer beliebten Wahl für diese Anwendungen, auch wenn Oberflächenmontagetechnologien (SMT) die Massenfertigung dominieren.
