TO-Gehäuse (Transistor Outline)
TO-Gehäuse (Transistor Outline) sind die gängigsten Bauformen für Halbleiterbauelemente wie Transistoren und bestimmte integrierte Schaltungen (ICs). Die verschiedenen Gehäusetypen unterscheiden sich hauptsächlich in ihrer Größe und ihrer Fähigkeit zur Wärmeableitung (Verlustleistung). Hier findest du eine kurze Beschreibung der zwei am häufigsten in den Experimenten verwendeten Gehäuseformen:

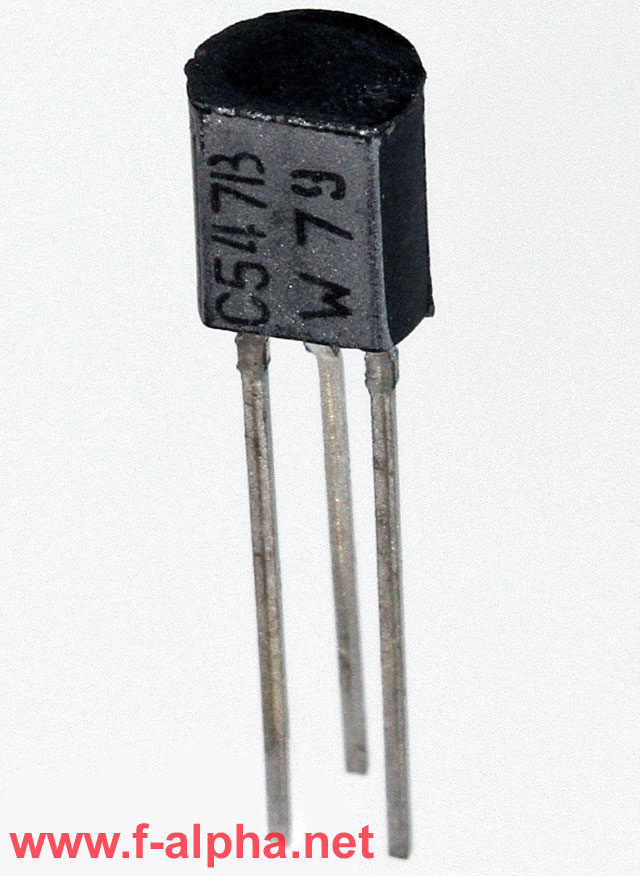

Das TO-92-Gehäuse
Das TO-92 ist die kleinste und kostengünstigste Bauform für Halbleiter…
| Anwendung | Kleinsignal-Halbleiterbauteile (z. B. für Schalten und Verstärken kleiner Ströme). |
|---|---|
| Material | Vollständig aus Kunststoff (Epoxidharz). |
| Wärmeableitung | Sehr gering. Aufgrund des fehlenden Kühlkörpers kann das TO-92 nur wenig Verlustleistung abführen. Es ist anfällig für Überhitzung bei höheren Strömen. |
| Hinweis für Experimente | Die Anschlüsse passen nicht direkt auf Steckboards. Du musst die Pins vorsichtig mit einer Zange in die passende Form biegen. |
| Beispiele | Transistoren der Serien BC547, BC557 (NPN/PNP). |

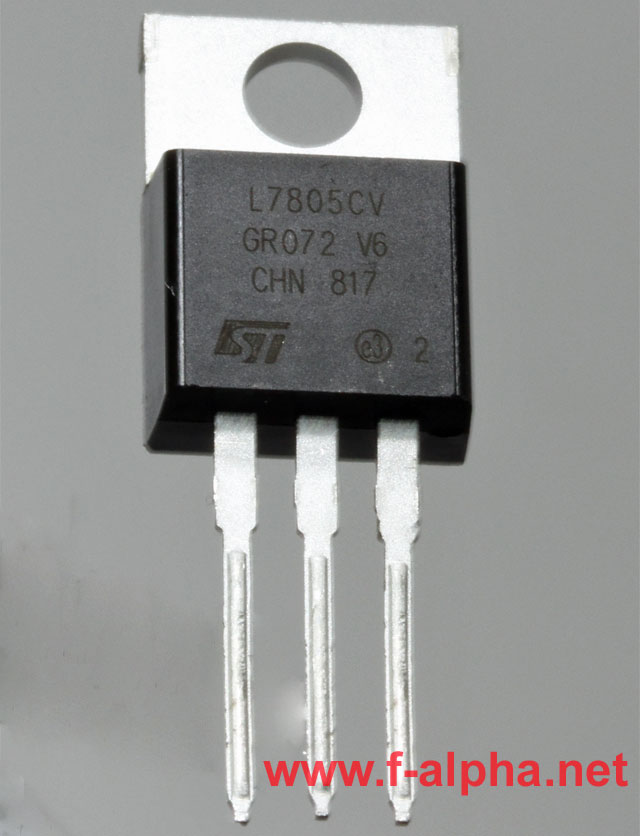

Das TO-220-Gehäuse
Das TO-220 ist ein robustes Gehäuse und der Industriestandard für die mittlere und höhere Leistungselektronik.
| Anwendung | Leistungskomponenten wie Leistungstransistoren (MOSFETs, BJT), Thyristoren und Spannungsregler mit höherem Strombedarf. |
|---|---|
| Material | Kunststoff (Epoxidharz) und verfügt über eine charakteristische Metalllasche (Tab).. |
| Wärmeableitung | Sehr gut. Die Metalllasche ermöglicht die direkte Montage an einem Kühlkörper. Dadurch kann das TO-220-Gehäuse deutlich höhere Verlustleistungen (mehrere Watt) ableiten als das TO-92. |
| Hinweis für Experimente | Die Anschlüsse passen direkt auf Steckboards. |
| Beispiele | Lineare Spannungsregler der Serien 78xx (z. B. 7805, 7809). |
